calcul de l'impédance

Avec le calculateur d'impédance PCBWay, vous pouvez calculez approximativement l'impédance de votre circuit imprimé à haute fréquence. La finition de surface n'est pas pris en compte. Nous vous recommandons d'utiliser le logiciel de Polar Instruments si vous souhaitez calculer l'impédance exacte.
Note : Les résultats sont approximatifs et à titre indicatif. Les valeurs finales correspondantes aux couches seront calculés par nos soins. Vérification des informations d'empilage ici
Instructions : veuillez sélectionner la valeur à déterminer. Vous pourrez par la suite ajuster les autres paramètres selon vos besoins.

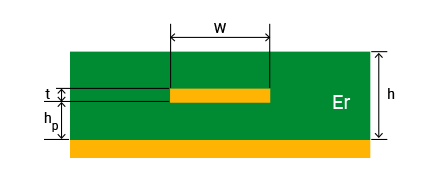

Microruban de surface

w
Largeur de piste
t Cu
hauteur de piste
h
hauteur d'isolation
Er

Constante diélectrique
(FR4 - Standard: 4,3)
Z0
Calcul de l'impédance

Couplage de microruban de surface

s
Track space
w
Largeur de piste
t Cu
hauteur de piste
h
hauteur d'isolation
Er

Constante diélectrique
(FR4 - Standard: 4,3)
Z0
Calcul de l'impédance
ZDiff
Différence d'impédance

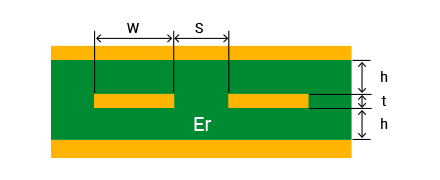

Lignes triplaques symétriques

t
Track space
w
Largeur de piste
h
hauteur d'isolation
Er

Constante diélectrique
(FR4 - Standard: 4,3)
Z0
Calcul de l'impédance
