Prototype de PCB en toute simplicité

Service complet de prototypage de PCB personnalisé.

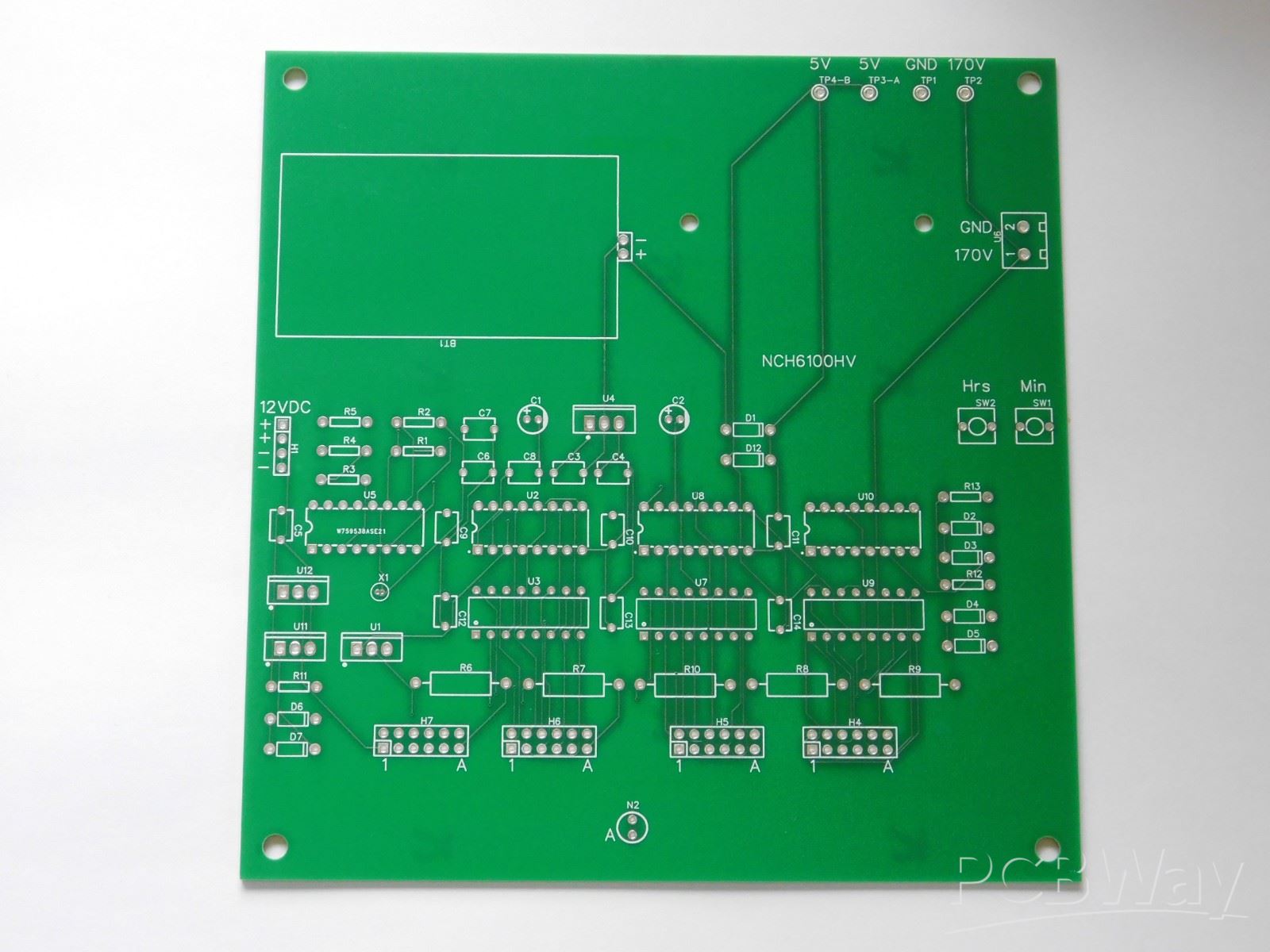

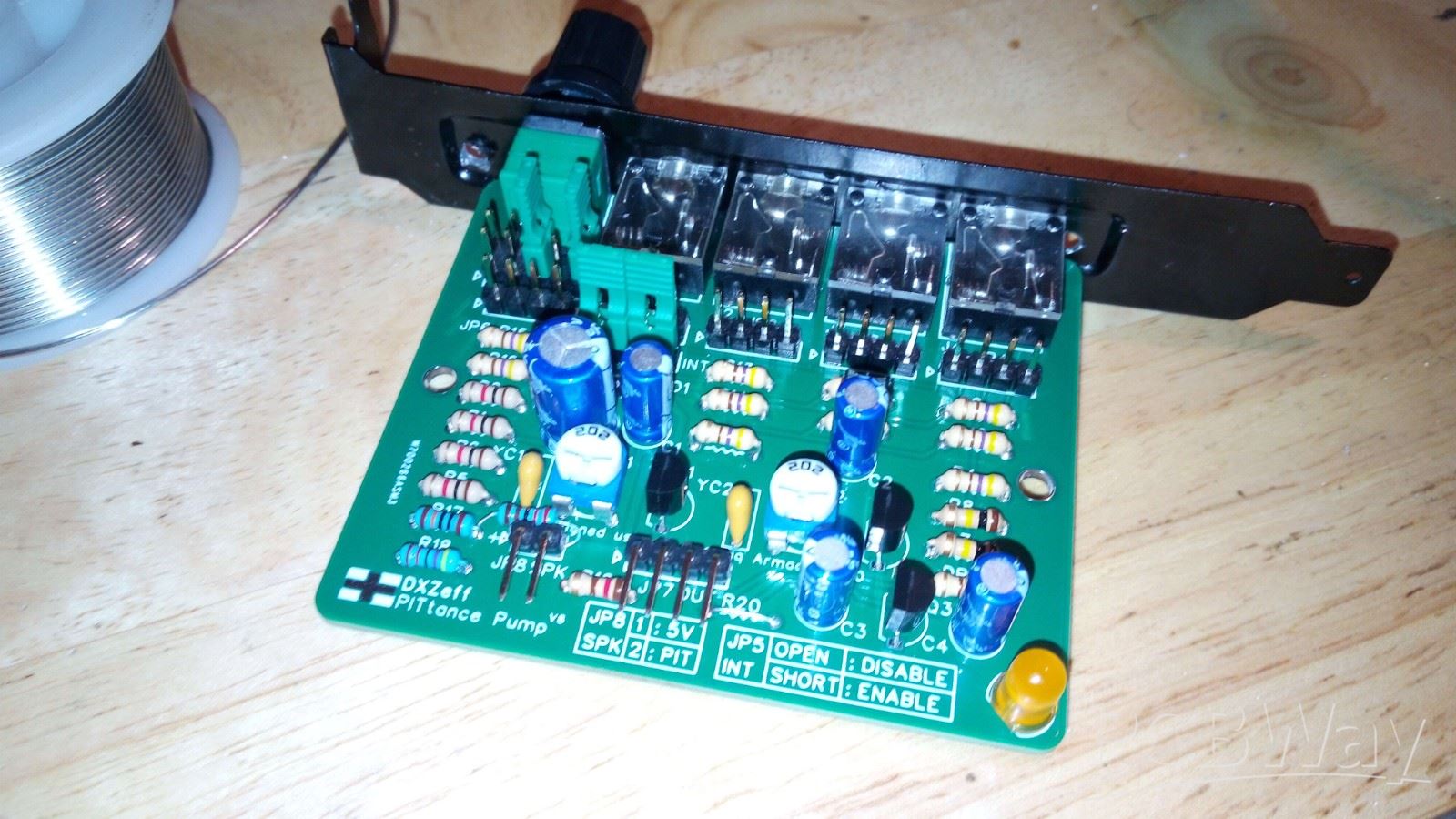

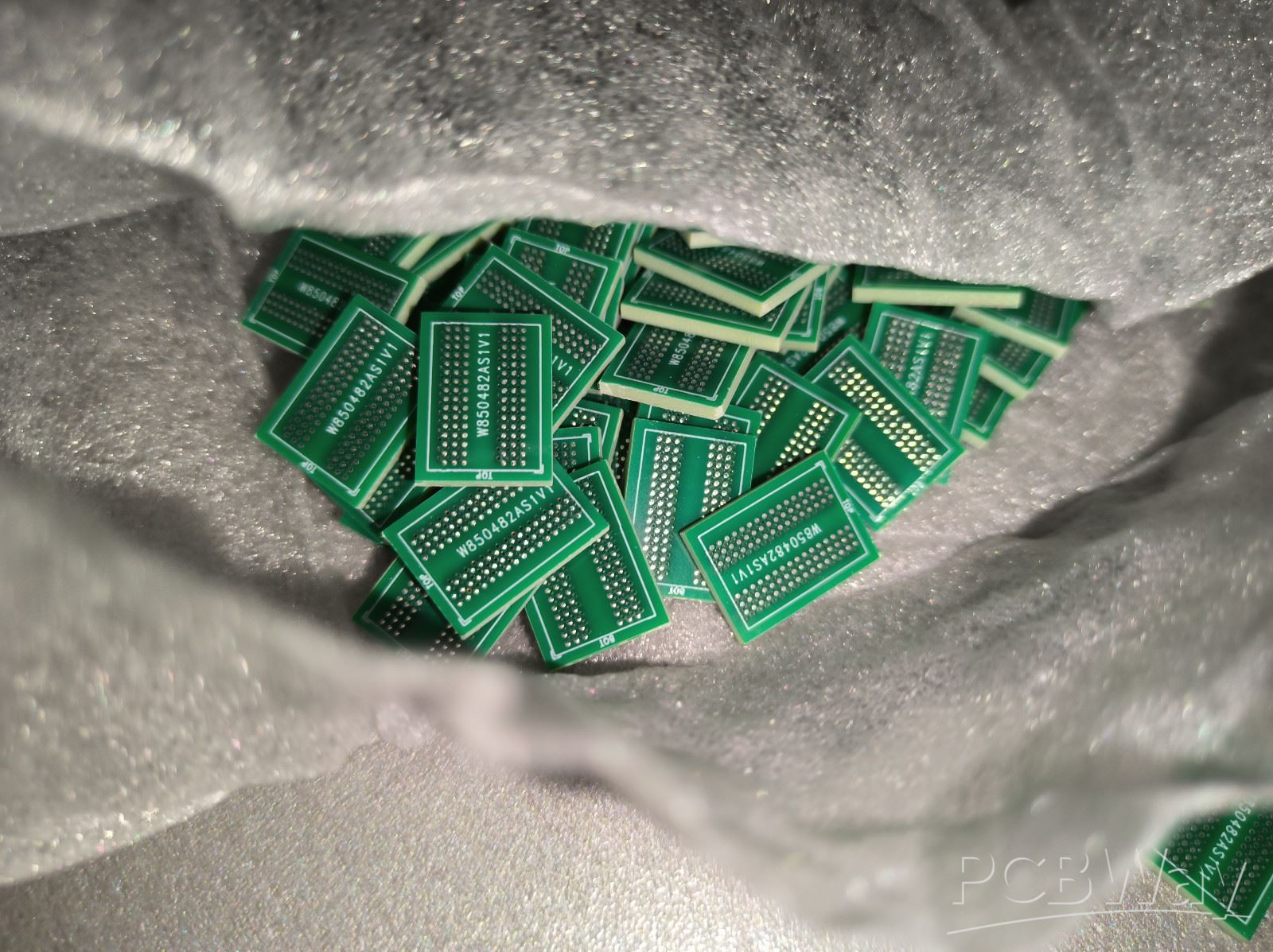

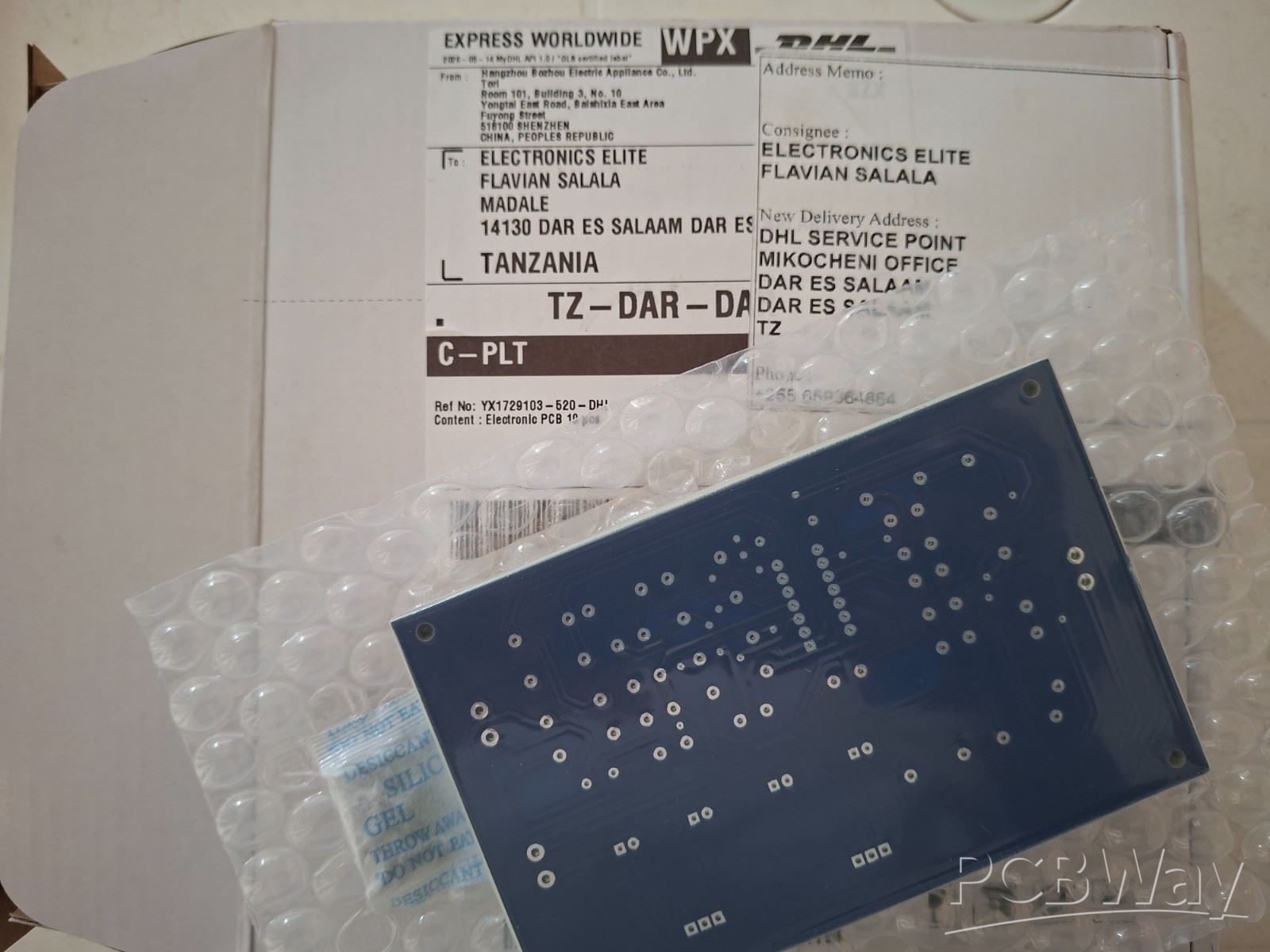

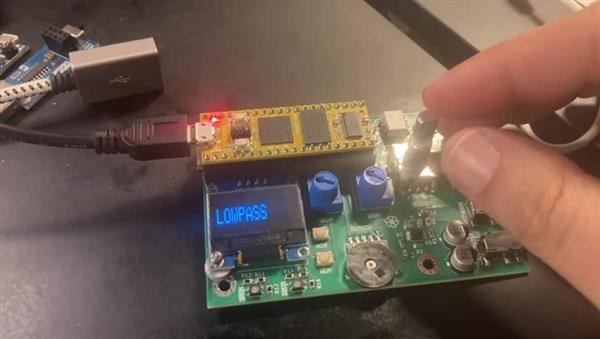

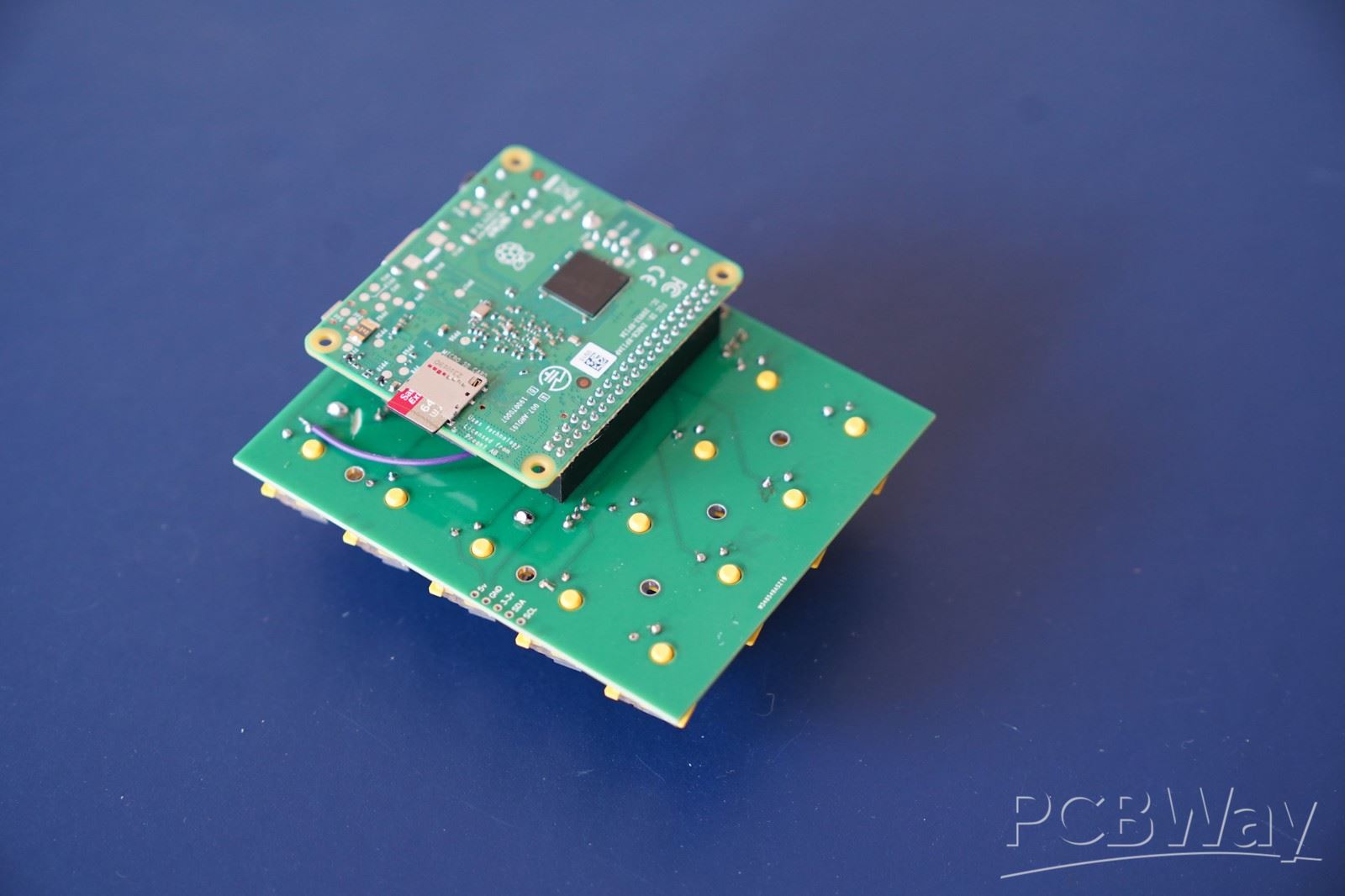

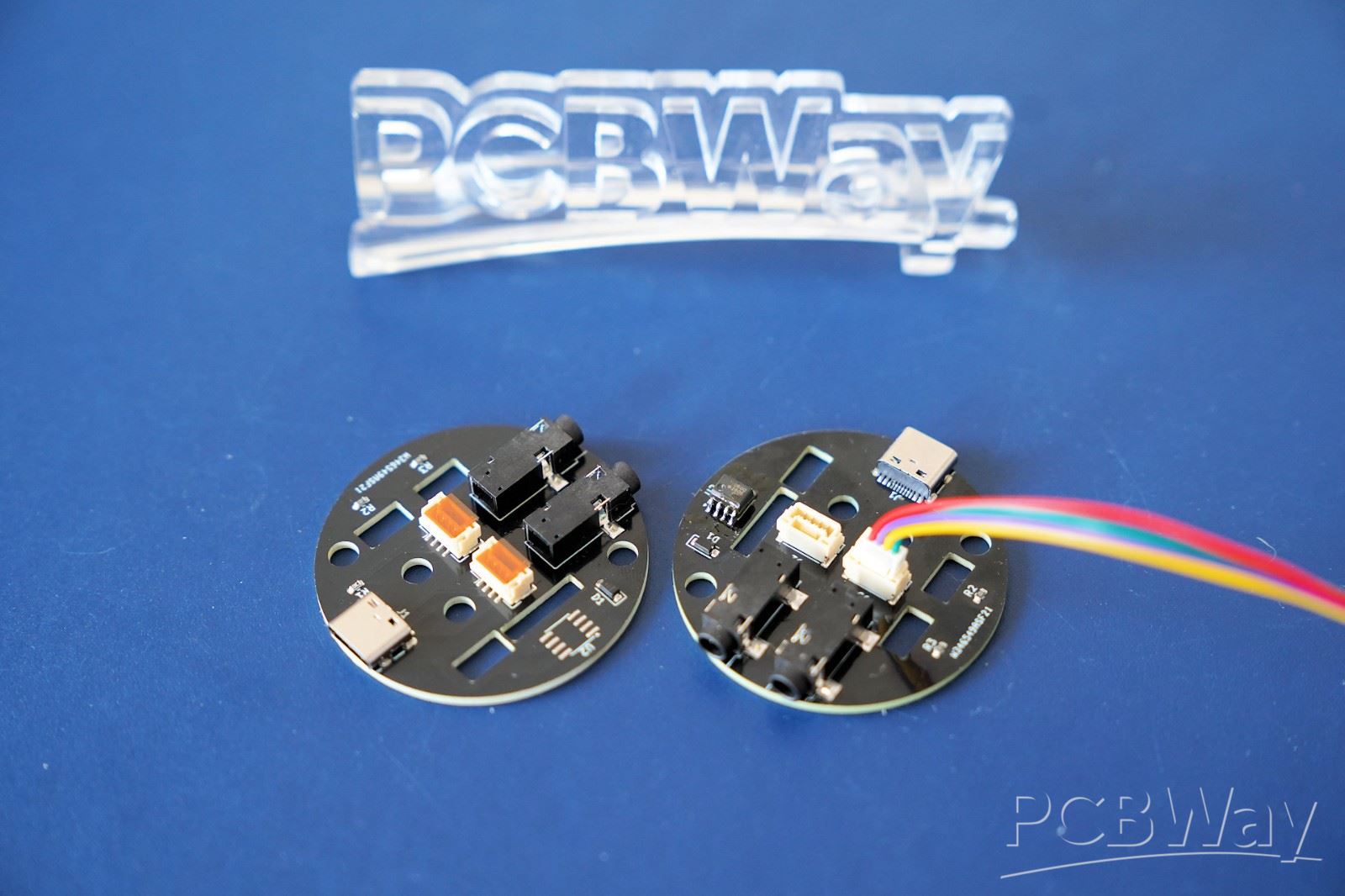

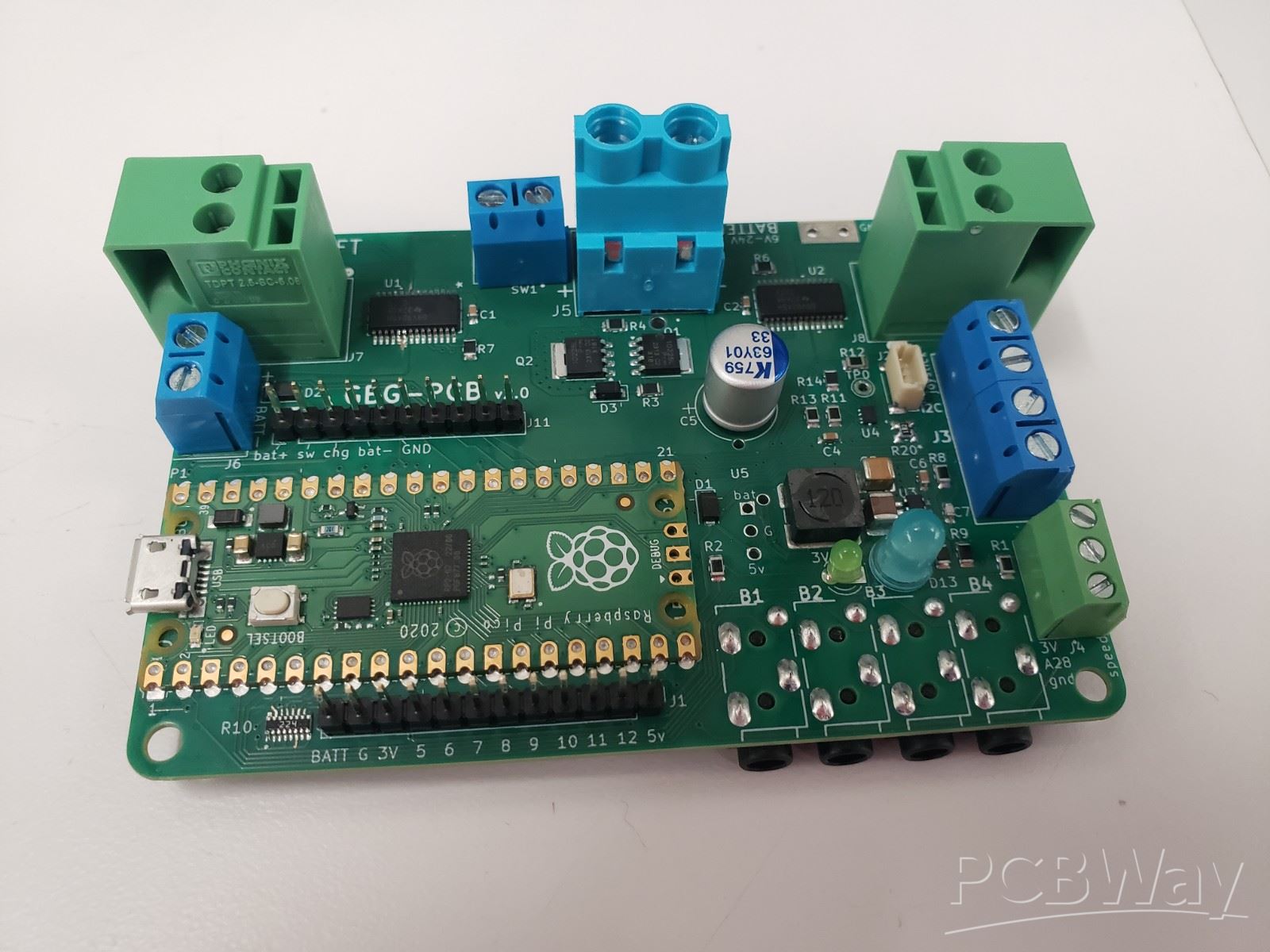

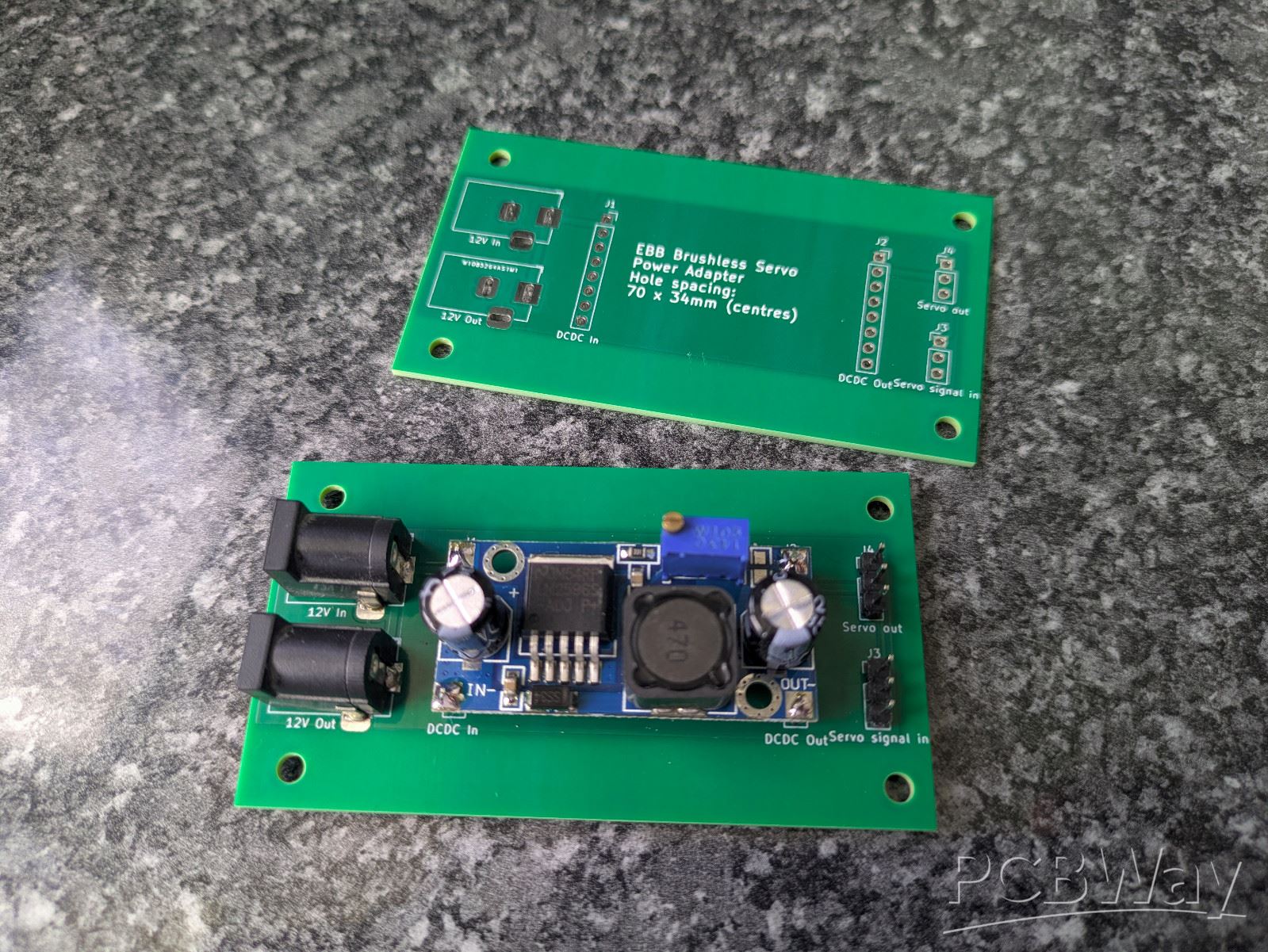

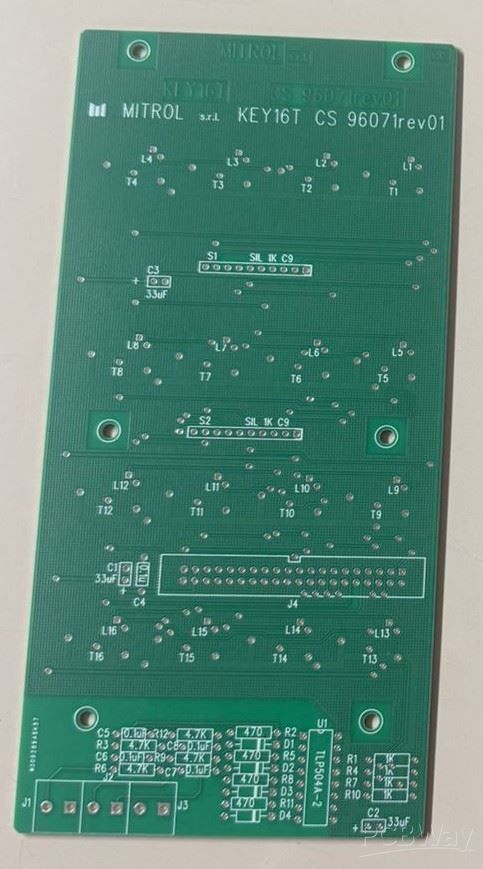

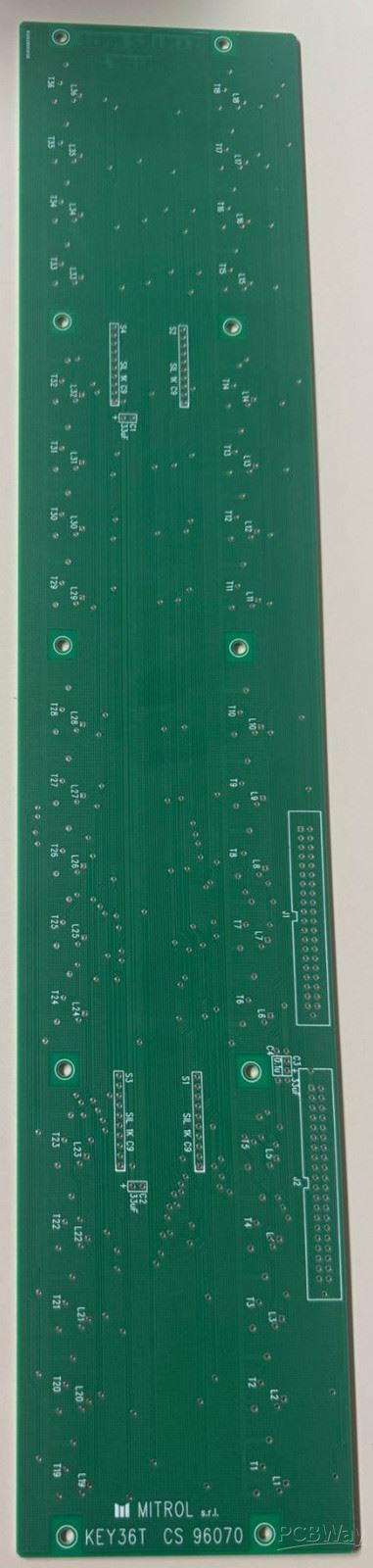

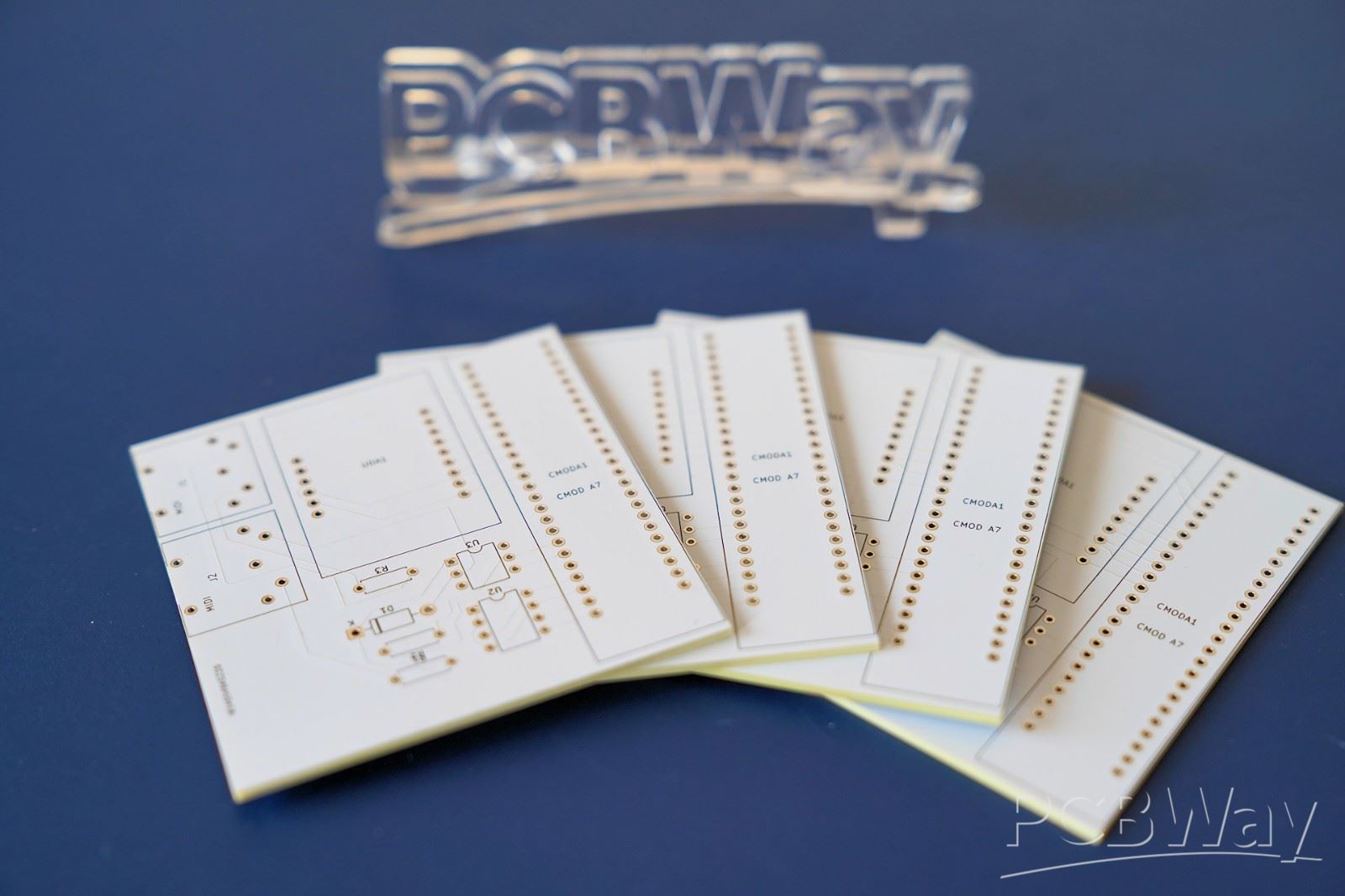

Exemple de circuits imprimés fabriqués par nous.

Nous avons les capacités de fabrication de PCB pour construire des planches simples à complexes. Veuillez passer en revue les circuits imprimés ci-dessous et nous faire savoir si vous avez des questions ou si vous souhaitez obtenir un devis officiel.

原图
Survoler pour zoomer

16-layer ultra-fine pitch PCB

Applications
Artificial intelligence and 5G networks
Features
/
Material
S1000-2M
Layers
16 Layers
Thickness
2.5±0.25mm
Min Hole Size
Mechanical hole 0.2mm
Min Track/Spacingh
60/60um
Minimum board thickness and hole ratio
12.5:1
Surface Finish
Immersion gold(ENIG) 0.05um
Calculer
Détails du produit

16-layer ultra-fine-pitch PCB, manufactured by surface immersion gold and other processes. The PCB circuit board is widely used in fields such as artificial intelligence and 5G networks.


Produits liés Afficher plus >>
  • 24-layer high-density high-speed PCB

    24 layers, Material: TU872SLK, Thickness: 3.2±0.32mm

  • 24-layer high-density aerospace PCB

    24 layers, Material: TU872SLK, Thickness: 3.2±0.32mm

  • 20-layer server backplane PCB

    20 layers, Material: TU-872, Thickness: 5.0±0.5mm

  • 16-layer thick-gold PCB

    16 layers, Material: S1000-2M, Thickness: 6.5mm±0.3mm

  • 14-layer high-thickness-to-diameter ratio semiconductor test thick gold PCB

    14 layers, Material: S1000-2M, Thickness: 5.0mm±0.5mm

  • 3rd-order 18-layer buried/blind via PCB

    18 layers, Material: S1000-2M, Thickness: 2.1±0.21mm
